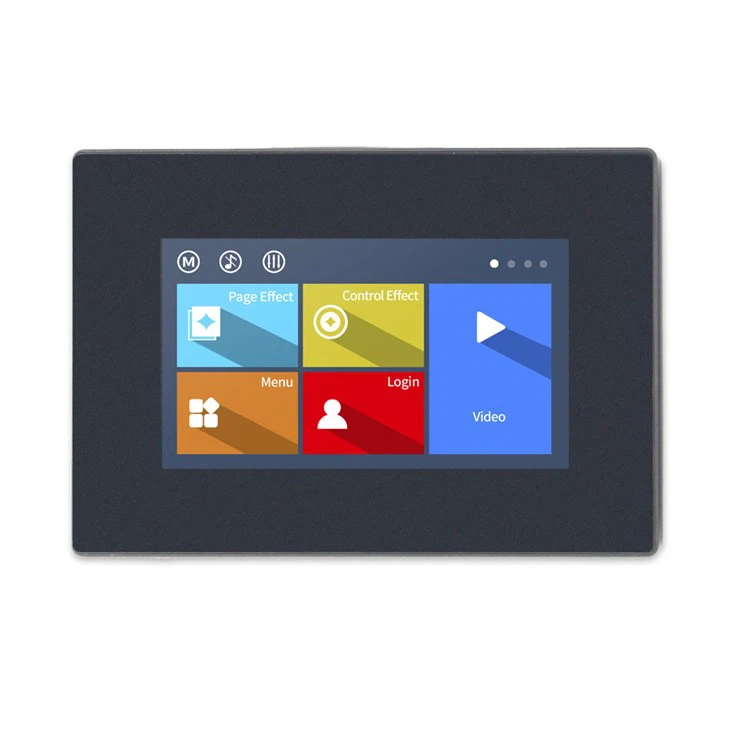

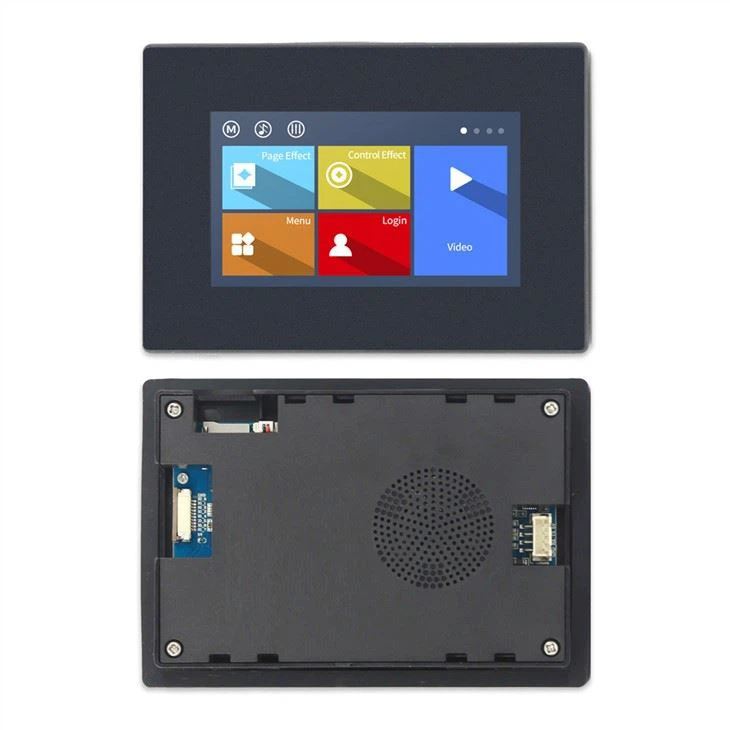

Mô-đun hiển thị LCD 480×272 có màn hình cảm ứng và bo mạch

Mô-đun hiển thị LCD 480×272 có màn hình cảm ứng và bo mạch
Mẫu:FT4827X543_011X_Y

Gửi yêu cầu

Mô tả

Vẽ:

Thông số kỹ thuật của mô hình sản phẩm

Dòng sản phẩm	X5
dòng sản phẩm	FT4827X543_011R_Y（R:4-Màn hình cảm ứng điện trở dây）
	FT4827X543_011C_Y（C:Màn hình cảm ứng điện dung）
Kích thước đường chéo của VA	4,3 inch
Phác thảo các tham số
Thông số	Dữ liệu		Giải trình
Màu sắc	65K（65536） Màu sắc		Bảng màu 16 bit 5R6G5B
Kích thước	139.5（L） ×97.5（W） ×21（H）		FT4827X543_011R_Y
	139.5（L） ×97.5（W） ×21（H））		FT4827X543_011C_Y
Kích thước LCD	105,50mm（L） ×67,20mm（W）		480×Chế độ 272 pixel
Kích thước có thể nhìn thấy（A.A.）	95,04mm（L） ×53.86mm（W）		480×Chế độ 272 pixel
Nghị quyết	480×272 điểm ảnh		Có thể thiết lập thành 272×480
Loại cảm ứng	4-Cảm ứng điện trở chính xác / Cảm ứng điện dung
Số lần chạm	Tối thiểu 1 triệu lần
Chế độ đèn nền	DẪN ĐẾN
Tuổi thọ đèn nền (Trung bình)	>30,000 giờ
độ sáng	300 nit（FT4827X543_011R_Y）		100-mức độ sáng có thể điều chỉnh
	300 nit（FT4827X543_011C_Y）		100-mức độ sáng có thể điều chỉnh
Khối lượng tịnh	156.3g（FT4827X543_011R_Y）
	175.0（FT4827X543_011C_Y）
Thông số hiệu suất điện
Thông số	Điều kiện thử nghiệm	Tối thiểu	Đặc trưng	Tối đa	Đơn vị
Điện áp hoạt động		4.65	5	6.5	V
Công việc hiện tại	VCC=+5V,với đầu ra loa	-	450	-	mẹ
	Chế độ NGỦ		170		mẹ
Công suất làm việc được khuyến nghị: Nguồn điện ổn định 5V 1A DC.
Tham số hiệu suất giao diện
Thông số	Điều kiện thử nghiệm	Tối thiểu	Đặc trưng	Tối đa	Đơn vị
Tốc độ truyền cổng nối tiếp	Tiêu chuẩn	2400	9600	921600	Bps
Mức đầu ra nối tiếp （TXD）	Đầu ra 1,Đầu ra=1mA	3.0	3.2	-	V
	Đầu ra 0,Đầu ra=-1mA	-	0.1	0.2	V
Mức đầu vào nối tiếp （ĐỒNG HỒ）	Đầu ra 1,Đầu ra=1mA	2.0	3.3	5.0	V
	Đầu ra 0,Đầu ra=-1mA	-0.7	0.0	1.3	V
Mức giao diện	Mức TTL 3.3V/5V (hoặc cấp độ 232)
Chế độ giao tiếp	8,1,Không có
Giao diện người dùng	4Pin_2.54mm có khóa
Giao diện SD
Mở rộng IO	8-cách mở rộng IO IO0-IO7 hỗ trợ đầu vào và đầu ra, kiểm soát các sự kiện ràng buộc, IO6-IO7 hỗ trợ PWM
RTC	với RTC
Đặc điểm của bộ nhớ
Lớp học trí nhớ	Thông số			Đặc trưng	Đơn vị
Bộ nhớ flash	Không gian lưu trữ hình ảnh phông chữ			120	MB
Lưu trữ người dùng	Bộ nhớ EEPROM			1024	Byte
Bộ nhớ đang chạy (RAM)	Không gian lưu trữ điều khiển/biến đổi			512	KB
Bộ đệm lệnh nối tiếp	Bộ đệm lệnh nối tiếp			4096	Byte
Tính năng âm thanh (Tùy chọn)
Đặc điểm của loa	Thông số		Đặc trưng	Đơn vị
Quyền lực	16 Ω 0.5W		0.5	W
Kích thước	Φ40 X 5.2H			Mm

Ứng dụng sản phẩm:

HMI, cụm màn hình LCD, đã được sử dụng rộng rãi trong các thiết bị đầu cuối tài chính, thiết bị điện tử tiêu dùng, thiết bị đầu cuối tự phục vụ và các ngành công nghiệp khác. Màn hình cảm ứng HMI 4,3 inch có màn hình LCD này được tùy chỉnh đặc biệt cho nhiều loại thiết bị thông minh.
